本章適用于承重構件混凝土裂縫的修補；對承載力不足引起的裂縫，除應按本章適用的方法進(jìn)行修補外，尚應采用適當的加固方法進(jìn)行加固。

經(jīng)可靠性鑒定確認為必須修補的裂縫，應根據裂縫的種類(lèi)進(jìn)行修補設計，確定其修補材料、修補方法和時(shí)間。

裂縫修補材料應符合下列規定：

    1 改性環(huán)氧樹(shù)脂類(lèi)、改性丙烯酸酯類(lèi)、改性聚氨酯類(lèi)等的修補膠液，包括配套的打底膠、修補膠和聚合物注漿料等的合成樹(shù)脂類(lèi)修補材料，適用于裂縫的封閉或補強，可采用表面封閉法、注射法或壓力注漿法進(jìn)行修補。

    修補裂縫的膠液和注漿料的安全性能指標，應符合現行國家標準《工程結構加固材料安全性鑒定技術(shù)規范》GB 50728的規定。

    2 無(wú)流動(dòng)性的有機硅酮、聚硫橡膠、改性丙烯酸酯、聚氨酯等柔性的嵌縫密封膠類(lèi)修補材料，適用于活動(dòng)裂縫的修補，以及混凝土與其他材料接縫界面于縮性裂隙的封堵。

    3 超細無(wú)收縮水泥注漿料、改性聚合物水泥注漿料以及不回縮微膨脹水泥等的無(wú)機膠凝材料類(lèi)修補材料，適用于ω大于1.0mm的靜止裂縫的修補。

    4 無(wú)堿玻璃纖維、耐堿玻璃纖維或高強度玻璃纖維織物、碳纖維織物或芳綸纖維等的纖維復合材與其適配的膠粘劑，適用于裂縫表面的封護與增強。

迄今為止，研究和開(kāi)發(fā)裂縫修補技術(shù)所取得的成果表明，對因承載力不足而產(chǎn)生裂縫的結構、構件而言，開(kāi)裂只是其承載力下降的一種表面征兆和構造性的反應，而非導致承載力下降的實(shí)質(zhì)性原因，故不可能通過(guò)單純的裂縫修補來(lái)恢復其承載功能?；谶@一共識，可以將修補裂縫的作用概括為以下5類(lèi)：

    1 抵御誘發(fā)鋼筋銹蝕的介質(zhì)侵入，延長(cháng)結構實(shí)際使用年數；

    2 通過(guò)補強保持結構、構件的完整性；

    3 恢復結構的使用功能，提高其防水、防滲能力；

    4 消除裂縫對人們形成的心理壓力；

    5 改善結構外觀(guān)。

    由此可以界定這種技術(shù)的適用范圍及其可以收到的實(shí)效。

混凝土結構的裂縫依其形成可分為以下三類(lèi)：

    1 靜止裂縫：形態(tài)、尺寸和數量均已穩定不再發(fā)展的裂縫。修補時(shí)，僅需依裂縫粗細選擇修補材料和方法。

    2 活動(dòng)裂縫：寬度在現有環(huán)境和工作條件下始終不能保持穩定，易隨著(zhù)結構構件的受力、變形或環(huán)境溫、濕度的變化而時(shí)張時(shí)閉的裂縫。修補時(shí)，應先消除其成因，并觀(guān)察一段時(shí)間，確認已穩定后，再依靜止裂縫的處理方法修補；若不能完全消除其成因，但確認對結構、構件的安全性不構成危害時(shí)，可使用具有彈性和柔韌性的材料進(jìn)行修補。

    3 尚在發(fā)展的裂縫：長(cháng)度、寬度或數量尚在發(fā)展，但經(jīng)歷一段時(shí)間后將會(huì )終止的裂縫。對此類(lèi)裂縫應待其停止發(fā)展后，再進(jìn)行修補或加固。

    裂縫修補方法應符合下列規定：

    1 表面封閉法：利用混凝土表層微細獨立裂縫(裂縫寬度ω≤0.2mm)或網(wǎng)狀裂紋的毛細作用吸收低黏度且具有良好滲透性的修補膠液，封閉裂縫通道。對樓板和其他需要防滲的部位，尚應在混凝土表面粘貼纖維復合材料以增強封護作用。

    2 注射法：以一定的壓力將低黏度、高強度的裂縫修補膠液注入裂縫腔內；此方法適用于0.1mm≤ω≤1.5mm靜止的獨立裂縫、貫穿性裂縫以及蜂窩狀局部缺陷的補強和封閉。注射前，應按產(chǎn)品說(shuō)明書(shū)的規定，對裂縫周邊進(jìn)行密封。

    3 壓力注漿法：在一定時(shí)間內，以較高壓力(按產(chǎn)品使用說(shuō)明書(shū)確定)將修補裂縫用的注漿料壓入裂縫腔內；此法適用于處理大型結構貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫。

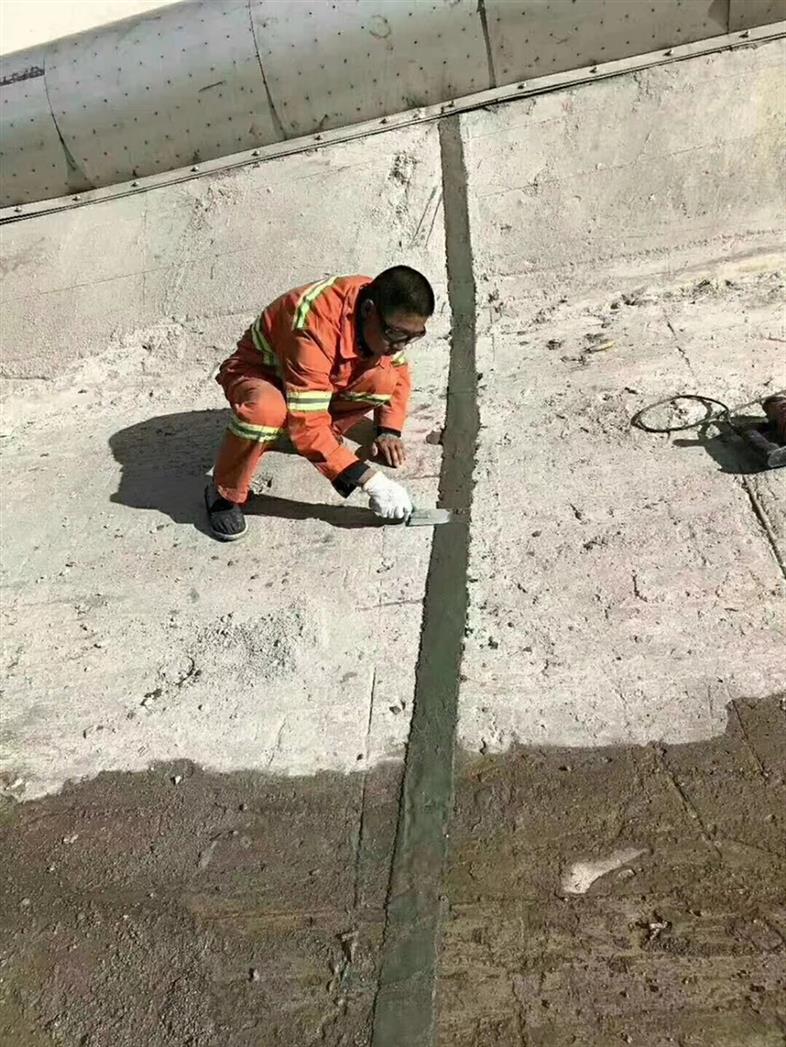

    4 填充密封法：在構件表面沿裂縫走向騎縫鑿出槽深和槽寬分別不小于20mm和15mm的U形溝槽；當裂縫較細時(shí)，也可鑿成V形溝槽。然后用改性環(huán)氧樹(shù)脂或彈性填縫材料充填，并粘貼纖維復合材以封閉其表面；此法適用于處理ω＞0.5mm的活動(dòng)裂縫和靜止裂縫。填充完畢后，其表面應做防護層(圖3)。
