鋁酸鹽無(wú)機防腐砂漿的初凝時(shí)間是指從加水攪拌開(kāi)始，砂漿在固化過(guò)程中出現固化現象的時(shí)間點(diǎn)。這是水泥漿從可塑性狀態(tài)轉變到不能在塑性狀態(tài)的時(shí)間，也是鋁酸鹽水泥開(kāi)始產(chǎn)生強度的時(shí)間。

一般來(lái)說(shuō)，鋁酸鹽無(wú)機防腐砂漿的初凝時(shí)間是在水泥加水后，通過(guò)施加壓力的方式測得水泥漿體達到固化狀態(tài)的時(shí)間點(diǎn)。這個(gè)時(shí)間不僅受到水泥中鋁酸鹽含量的影響，還受到緩凝劑、外加劑、

環(huán)境溫度和濕度等因素的影響。

在實(shí)際應用中，鋁酸鹽無(wú)機防腐砂漿的初凝時(shí)間對于施工操作和工程質(zhì)量都有重要影響。初凝時(shí)間過(guò)短，可能使得砂漿在施工過(guò)程中過(guò)早地失去流動(dòng)性，

影響施工質(zhì)量；而初凝時(shí)間過(guò)長(cháng)，則可能使得砂漿在硬化過(guò)程中產(chǎn)生龜裂、空鼓等問(wèn)題。因此，合理控制鋁酸鹽無(wú)機防腐砂漿的初凝時(shí)間是保證施工質(zhì)量的重要因素之一。

1. 涂抹無(wú)機防腐砂漿前，涂刷一遍界面劑，厚度100um。

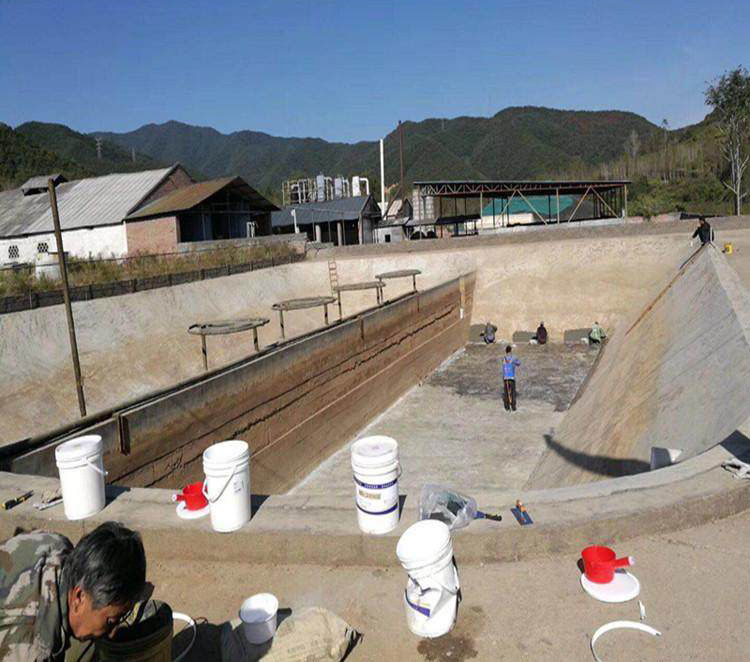

2.攤鋪和抹面

無(wú)機防腐砂漿在分割線(xiàn)內攤鋪完畢即應立即壓抹。操作速度要快，力求一次抹平，避免反復揉搓。如遇有氣泡，應刺破壓緊，以保證表面密實(shí)。大面積施工時(shí)，應進(jìn)行分塊隔膜施工或設置接縫條進(jìn)行施工。分塊面積不宜大于10～15m2。間隔施工時(shí)間應小于24h。接縫條可采用8mm×14mm兩邊均勻30℃坡面的木條或聚氯乙烯條，預先固定在基面上，待無(wú)機防腐砂漿抹面收光后即可抽取接縫條，并在24h后才進(jìn)行接縫。

注意事項

1）砂漿刮平后要用力抹壓使之與基層粘結成一體，在砂漿凝固之前用掃帚掃毛。砂漿要隨拌隨用，拌合后應在限定時(shí)間內用完 ，嚴禁使用拌合后超過(guò)初凝時(shí)間的砂漿。

2）素水泥漿刷完后，再抹面層砂漿，配合比同底層砂漿，抹灰厚度在4mm～5mm左右，抹灰方向宜與第一層垂直，先用木抹子搓平，后用鐵抹子分層壓實(shí)，抹壓次數2～3次，最后再壓光。

3）抹灰程序宜先抹立面后抹地面，分層鋪抹，接茬不宜留在陰陽(yáng)角處，鋪抹時(shí)壓實(shí)抹光和表面壓光。 防水砂漿各層應緊密結合，每層宜連續施工，必須留施工縫時(shí)應采用階梯坡形茬，接茬層層搭接緊密，但離開(kāi)陰陽(yáng)角處不得小于200mm。防水層陰陽(yáng)角應做成圓弧形，陽(yáng)角直徑一般為10mm，陰角直徑一般為50mm

養護

1）無(wú)機防腐砂漿終凝后約12h～24h應及時(shí)養護，涂刷一層養護劑養護溫度不宜低于5℃和高于40℃，并保持水泥砂漿濕潤狀態(tài)，養護時(shí)間不得少于14d 。

2）無(wú)機防腐砂漿防水層未達到硬化狀態(tài)時(shí)，不得澆水養護或直接受雨水沖刷，硬化后應采用干濕交替的養護方法進(jìn)行養護，使聚合物在干燥狀態(tài)下固化。在潮濕環(huán)境中，可在自然條件下養護。
