歡迎您訪(fǎng)問(wèn)中天華固建材有限公司網(wǎng)站！
全國咨詢(xún)熱線(xiàn)：13253777670
新聞資訊高強聚合物砂漿的密度可能會(huì )隨時(shí)間變化。具體來(lái)說(shuō)，在砂漿干燥過(guò)程中，其密度可能會(huì )逐漸增大。這主要是因為隨著(zhù)水分的蒸發(fā)，砂漿中的固體物質(zhì)逐漸沉積，導致密度的增加。
此外，砂漿的強度也會(huì )隨時(shí)間增長(cháng)。由于聚合物的固化反應和結晶結構的形成，砂漿的強度會(huì )逐漸提高。這種強度增長(cháng)可以持續數月或更長(cháng)時(shí)間，具體取決于聚合物的類(lèi)型、砂漿的配方和固化條件等因素。
需要注意的是，高強聚合物砂漿的密度和強度隨時(shí)間變化的具體情況會(huì )因砂漿的配方、制備工藝和使用環(huán)境等因素而有所不同。因此，在實(shí)際應用中，建議根據具體情況進(jìn)行測量和評估。
高強聚合物砂漿的密度通常在1.5-2.0g/cm3之間。由于密度與砂漿的配方、原材料和制備工藝等因素有關(guān)，因此具體的密度值需要根據實(shí)際情況進(jìn)行測量和計算。
項目 | I級 | II級 | |
凝結時(shí)間 | 初凝/min | ≥45 | ≥45 |
終凝/h | ≤24 | ≤24 | |
抗壓強度，MPa | 7d | ≥40 | ≥30 |
28d | ≥75 | ≥45 | |
抗折強度，MPa | 7d | ≥8.0 | ≥7.0 |
28d | ≥12 | ≥10 | |
粘結強度，MPa | 14d | ≥1.2 | ≥1.0 |
抗滲壓力，MPa | 28d | ≥2.5 | ≥2 |
收縮率，% | 28d | ≤0.10 | ≤0.10 |
抗凍性能 | 強度損失率/% | ≤25 | ≤25 |
質(zhì)量損失率/% | ≤5 | ≤5 | |

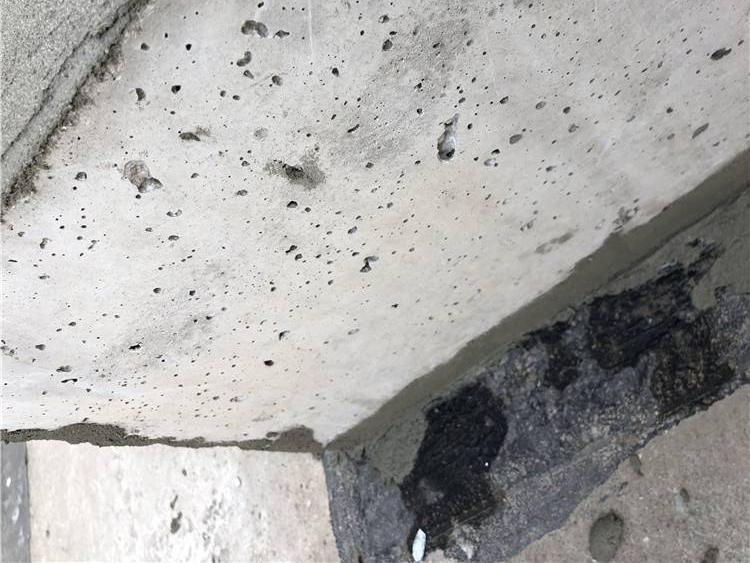

高強聚合物砂漿的施工條件包括以下幾點(diǎn)：
施工前應進(jìn)行模板檢查，確保模具質(zhì)量符合要求，模板無(wú)裂縫、毛邊等缺陷。
施工環(huán)境應保持干燥、通風(fēng)良好，避免在潮濕環(huán)境下進(jìn)行施工。

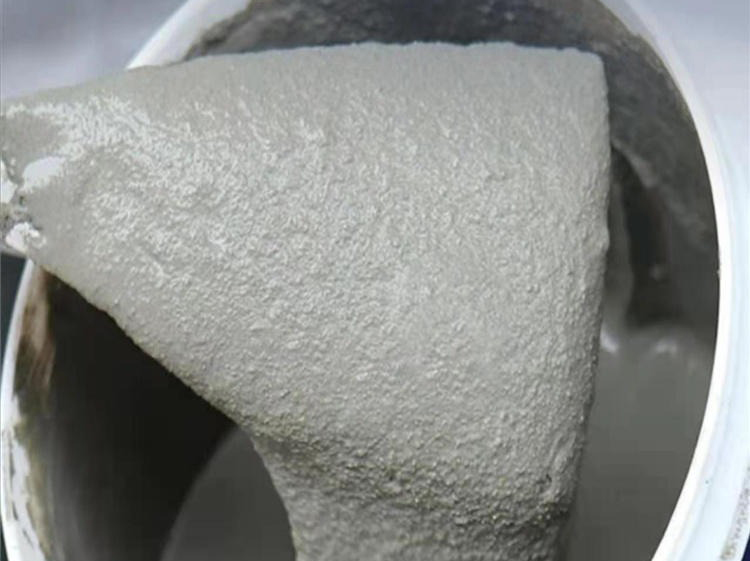

砂漿攪拌應使用干凈的攪拌機，確保砂漿混合均勻，無(wú)雜質(zhì)。
砂漿應按照規定的比例進(jìn)行配比，并按照施工順序進(jìn)行攪拌和施工。
施工時(shí)應采用合適的工具和工藝，保證砂漿與基層充分粘結，并達到所需的厚度和強度。
在施工結束后，應對砂漿進(jìn)行養護，保持砂漿表面的濕潤，防止出現裂紋和脫落現象。
在養護期間，應避免對砂漿進(jìn)行沖擊、振動(dòng)或踩踏，以免影響砂漿的質(zhì)量和外觀(guān)。
高強聚合物砂漿的施工溫度應控制在5℃以上，避免在低溫環(huán)境下進(jìn)行施工。
總之，高強聚合物砂漿的施工條件要求嚴格控制施工環(huán)境、砂漿配比、攪拌和施工工藝等環(huán)節，以確保砂漿的質(zhì)量和性能達到最佳效果。
行業(yè)新聞
