砼盾高分子聚能修補料是以水泥為是結合別，強度材和料(石英砂)作為主骨料，軸以高分子份，搞效減水劑初強劑、能脹劑、防周析等物質(zhì)配制而成的超早強型混士結構修補材料；

本產(chǎn)品具有目流性好，快使，早強。不老化、對水質(zhì)及周?chē)h(huán)景無(wú)污染染，自密性好、阻等特點(diǎn)。是適用于混凝土路面修補的一款高抗裂絕佳產(chǎn)品。

應用范圍：

◆橋面伸縮縫的快速修補

◆水泥混凝土路面破碎板快速修補澆筑（JZ）型修補料

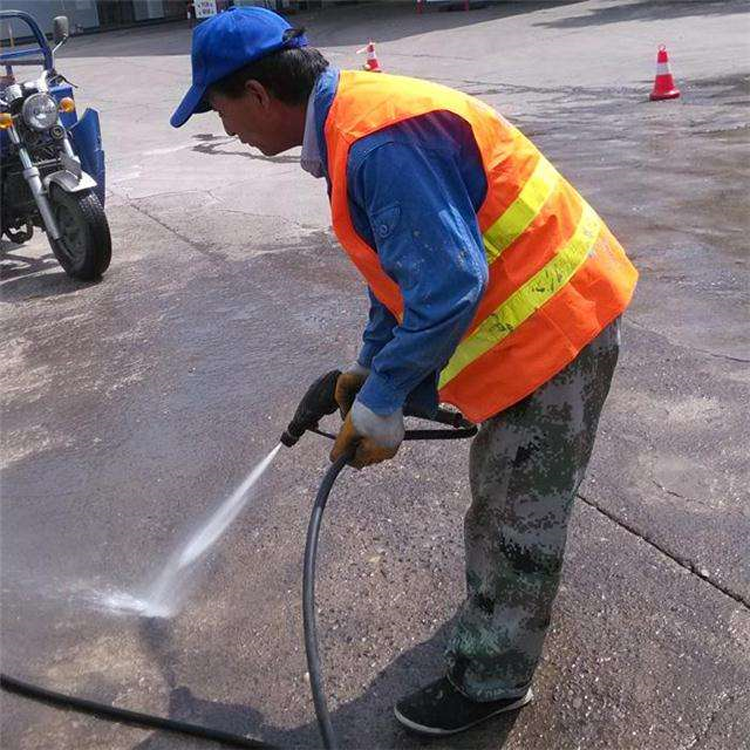

A、清理：對于水泥混凝土路面破碎板或混凝土結構嚴重破損部位，用風(fēng)鎬將破碎板體破碎成小碎塊后清除，將周?chē)陌弩w基面松散物清除，并用空壓機將基面和槽內灰塵吹凈。

B、基面浸潤：在澆筑前2~3小時(shí)將基面用水充分濕潤并除去明水；冬季施工時(shí)，應在澆筑前將基面用不超過(guò)65℃的溫水充分濕潤并除去明水。

C、界面處理：在基面上均勻涂刷一層聚合物類(lèi)界面劑。

D、支模：對于待修補的位于道路中央的水泥混凝土路面板，可利用周?chē)暹呑鳛槟０?；對于待修補的位于道路邊部的水泥混凝土路面板，其三條邊可利用周?chē)暹呑鳛槟０?，邊部應支立木?；蜾撃?，并采取防漏漿措施。

對于混凝土結構嚴重破損部位，應支立定型模板并采取防漏漿措施。

E、制拌：根據現場(chǎng)澆筑數量與澆筑速度，將修補料人工投入強制式砂漿拌和機中，干拌10s后，按產(chǎn)品規定的加水量稱(chēng)量后，分兩次加水拌和：次加2/3水，拌和30s；第二次加1/3水，拌和150s。拌和后，修補料應靜置2~3min，待氣泡消失后再進(jìn)行澆筑。冬季施工時(shí)，應采用不超過(guò)65℃的溫水進(jìn)行拌和，澆筑溫度應在10℃以上。

F、澆筑：用澆筑容器緩慢、勻速澆筑密實(shí)，澆筑時(shí)應避免空鼓現象。澆筑結束后，將修補料頂面抹平。每次制拌的修補料，從制拌開(kāi)始至澆筑結束，時(shí)間不得超過(guò)30min。超時(shí)或流動(dòng)性不滿(mǎn)足澆筑要求的修補料，不得繼續使用。

G、養生：用塑料條將修補料頂面覆蓋，然后用草袋完全遮蓋在塑料條上保持濕潤。常溫下，3~4h后可結束養生，或根據結構強度要求和預留試件強度試驗結果決定是否結束養生。冬季應采用保溫措施，養生期適當延長(cháng)。

兩小時(shí)可以通車(chē)，強度達到20兆帕。夜里施工凌晨可通車(chē)的一種新型材料，最終強度可以達到50兆帕，解決了車(chē)流量大、無(wú)法閉路太久的難題。早強高強自密實(shí)無(wú)需振搗。
